Compensadores de dilatación para los circuitos de vapor y condensados de las tuberías que componen un nuevo recuperador entálpico

Una de las principales Ingenierías de España, solicita a SACOME el suministro de un conjunto de compensadores de dilatación para ser instalados en los circuitos de vapor y condensados de las tuberías que componen un nuevo recuperador entálpico dentro de la nueva planta de 20MW.





El Ciclo Higroscópico es un ciclo termodinámico, similar al ciclo Rankine, caracterizado por trabajar con compuestos higroscópicos los cuales optimizan la condensación del vapor de salida de la turbina, pudiendo trabajar con alto vacío a la salida de la misma y buenas condiciones de refrigeración. En definitiva, se aumenta la temperatura de condensación para una presión determinada en el condensador. En este ciclo el condensador es un absorbedor de vapor, a diferencia del condensador tradicional encontrado en el ciclo de Rankine. Aquí el vapor de salida de la turbina es absorbido mediante una corriente acuosa rica en compuestos higroscópicos, los cuales además de aportar sus propiedades físicas y químicas al proceso protegen al ciclo de la corrosión, ajustan el pH, y controlan las incrustaciones. La energía de condensación de este ciclo se libera en un aero-refrigerante por lo que el consumo de agua de refrigeración en la mayoría de los casos es prácticamente nulo. En este ciclo se aprovecha la purga de caldera rica en compuestos higroscópicos, tanto térmicamente en un recuperador entálpico, como químicamente en un absorbedor de vapor.

La configuración de este ciclo, el uso de compuestos higroscópicos y los equipos característicos del mismo (absorbedor de vapor, aerorefrigerante y recuperador entálpico) permiten aportar, a diferencia de un ciclo Rankine, mayor rendimiento eléctrico, ahorro del 85 al 100% en agua de refrigeración, reducción del precio de inversión, reducción de los costes de operación y mantenimiento, mayor vida de la instalación, fiabilidad, disponibilidad y reducción del impacto ambiental.

Compensadores de dilatación: el elemento clave en las tuberías de estos ciclos

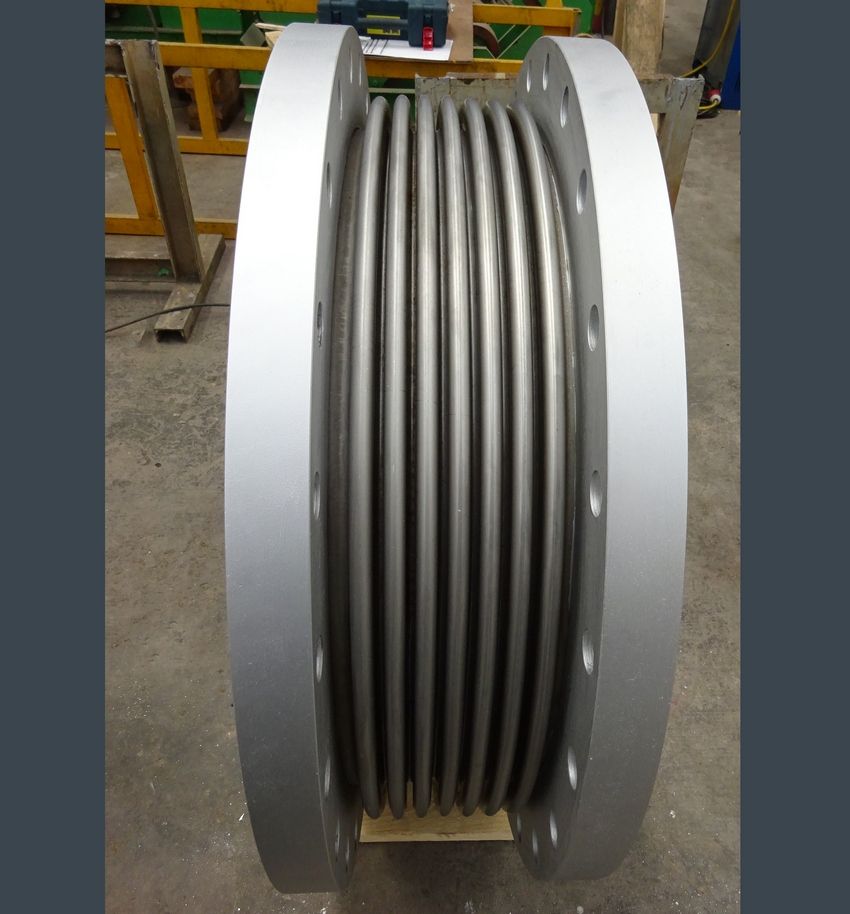

Siendo los compensadores de dilatación metálicos un elemento clave en las tuberías de estos ciclos, el alcance de suministro se compone de diferentes compensadores metálicos de nuestro modelo SFO con diámetros de 1.800 mm y 2020 mm, así como de compensadores DN800 y DN200. Todos ellos han sido suministrados con bridas fijas según EN1092-1PN10 y camisas interiores.

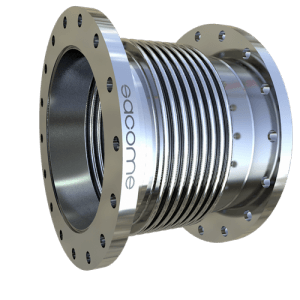

Compensador de dilatación metálico simple sin tirantes

Compensador de dilatación SFO

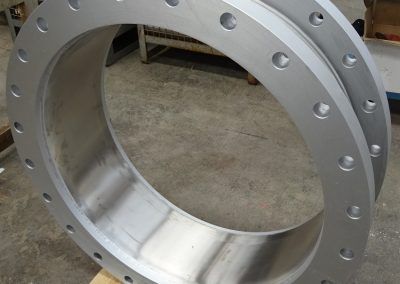

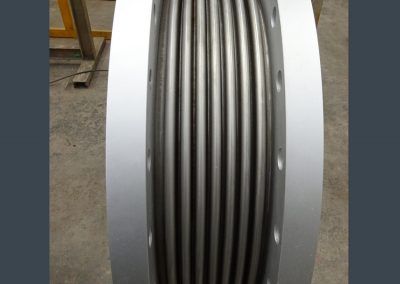

Para obtener grandes movimientos axiales, junto con bajas rigideces, estos compensadores de dilatación han sido diseñados con fuelles multi-lámina en acero inoxidable SS321, con testigos de detección de fugas entre láminas. Estos compensadores de dilatación también llevan incorporada una camisa interior en acero inoxidable.
